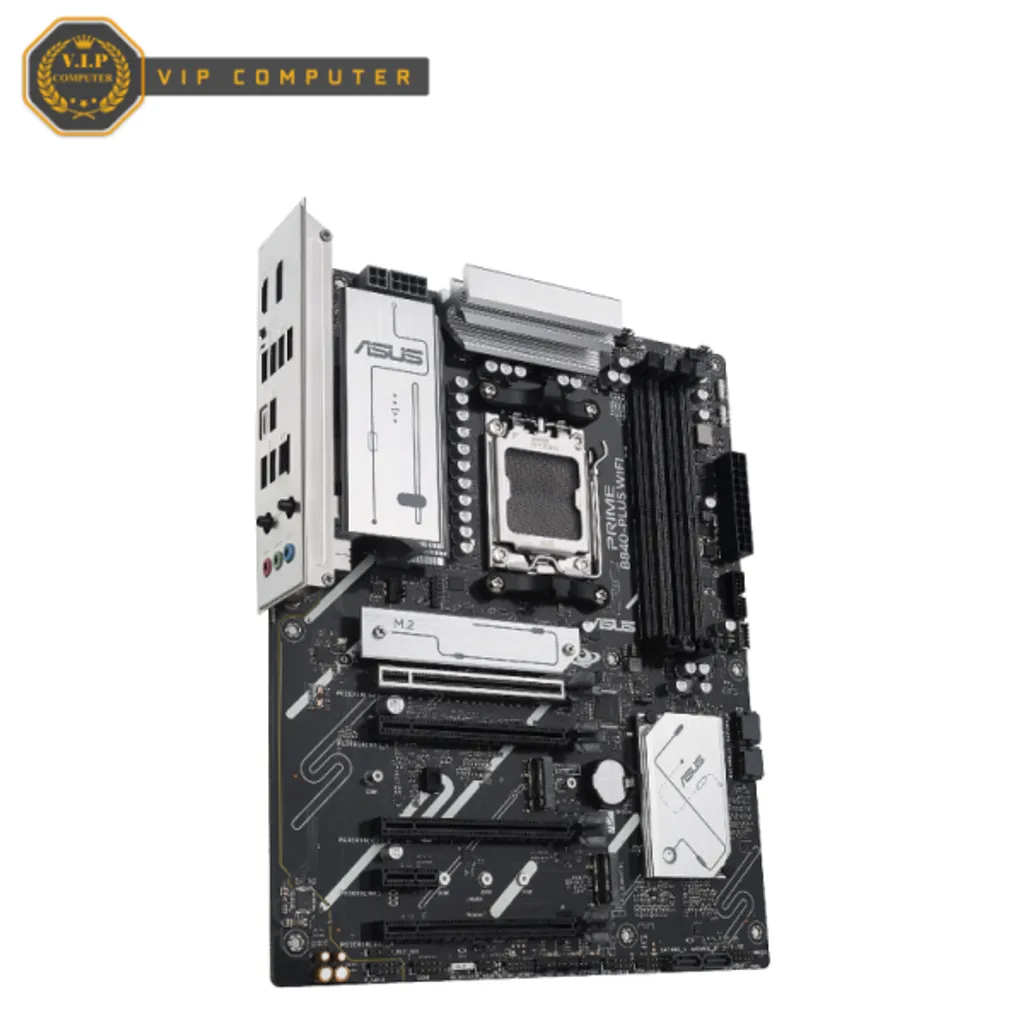

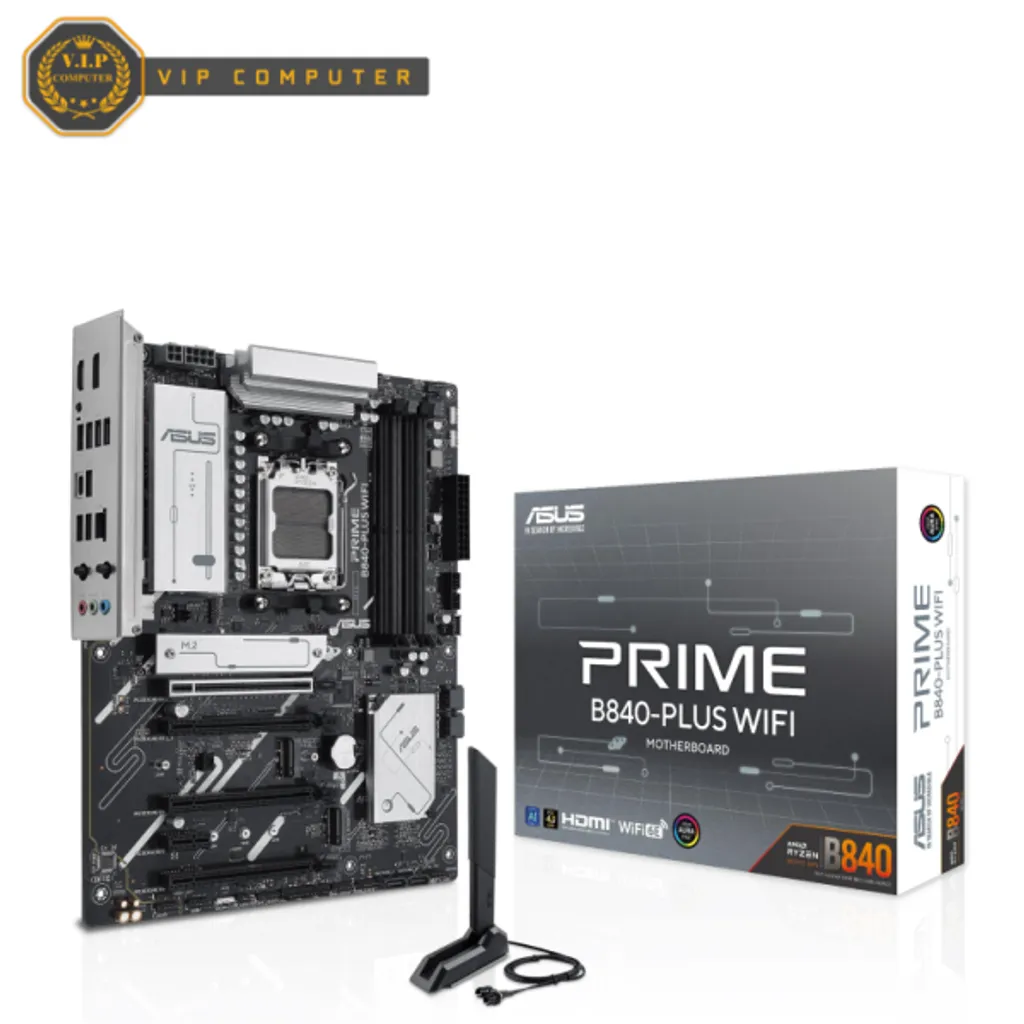

مادربرد ایسوس PRIME B840-PLUS WIFI

ASUS

ATX

تم کلی مشکی + نقره‌ای (هیت‌سینک‌ها روشن، PCB تیره).

پلتفرم دسکتاپ AMD AM5؛ مناسب پردازنده‌های Ryzen 7000 / 8000 / 9000.

فرم‌فاکتور ATX، ابعاد ۳۰٫۵ × ۲۴٫۴ سانتی‌متر.

AMD Socket AM5.

فرم‌فاکتور: ATX ۴ اسلات DDR5 دوکاناله ۳ اسلات M.2 ۵ اسلات PCIe (۱×4.0 x16، ۱×3.0 x16 در حالت x4، دو اسلات 3.0 x16 در حالت x1، یک اسلات 3.0 x1).

پردازنده‌های دسکتاپ AMD Ryzen سری 7000، 8000 و 9000 روی سوکت AM5.

حداکثر ۱۹۲ گیگابایت DDR5 (۴ ماژول تا ۴۸GB).

تا DDR5-7600 MT/s (OC) طبق مشخصات.

همان ۱۹۲GB مجموع روی ۴ اسلات.

ندارد

۴× اسلات DIMM DDR5 288-Pin، پیکربندی Dual Channel، پشتیبانی از Non-ECC Unbuffered.

سوکت CPU: ۱× AM5 اسلات RAM: ۴× DDR5 اسلات M.2: ۳ عدد اسلات توسعه PCIe: ۵ عدد (شرح پایین).

اسلات اصلی گرافیک PCIe 4.0 x16.

1 × PCIe 4.0 x16 (با SafeSlot Core+) 1 × PCIe 3.0 x16 (در حالت x4) 2 × PCIe 3.0 x16 (هرکدام در حالت x1) 1 × PCIe 3.0 x1

2 × M.2 (M Key) 2280 –‌ PCIe 4.0 x4 1 × M.2 (M Key) 2242/2260/2280 –‌ PCIe 3.0 x4

روی اسلات‌های M.2: RAID 0 / 1 / 5 / 10 روی پورت‌های SATA: RAID 0 / 1 / 5

1 × ۲۴-پین ATX Main Power.

1 × 8-Pin + 1 × 4-Pin ATX 12V برای CPU (پیکربندی ۸+۴).

ماژول Wi-Fi 6E روی برد (M.2 E-Key) + هدر داخلی برای ماژول، و دو کانکتور آنتن روی پنل پشت.

2 × کانکتور آنتن Wi-Fi در پنل I/O پشت.

3 × جک صوتی ۳٫۵mm روی پنل پشت (Line-Out, Line-In, Mic) + هدر AAFP برای پنل جلوی کیس.

1 × هدر داخلی S/PDIF روی برد (خروجی دیجیتال از طریق براکت / پنل).

کدک صدای Realtek HD Audio (7.1-Channel)؛ در برخی منابع به‌عنوان ALC892/ALC897 ذکر شده است.

صدای ۷٫۱ کاناله HD.

1 × پورت LAN Realtek 2.5Gb Ethernet روی پنل پشت شبکه بی‌سیم: Wi-Fi 6E سه‌باند (2.4 / 5 / 6 GHz) با MU-MIMO 2×2 بلوتوث 5.3 مناسب برای استفاده گیمینگ و شبکه پرسرعت.

1 × HDMI 2.1 روی پنل پشت.

1 × DisplayPort 1.4 روی پنل پشت.

ندارد (فقط HDMI و DisplayPort).

پنل پشت: 1 × USB-C USB 3.2 Gen 2 (10Gbps) روی برد: 1 × هدر USB 3.2 Gen1 برای USB-C پنل جلوی کیس (5Gbps)

پنل پشت: 4 × USB-A 2.0 روی برد: 2 × هدر USB 2.0 (برای حداکثر ۴ پورت اضافی).

پنل پشت: 2 × USB-A Gen1 روی برد: 1 × هدر Gen1 برای ۲× USB-A جلو + ۱ × هدر Gen1 برای ۱× USB-C جلو.

پنل پشت: 1 × USB-A Gen2 + 1 × USB-C Gen2 (هر دو ۱۰Gbps).

مجموعاً ۸ پورت USB روی I/O پشت: 1 × USB-C Gen2 1 × USB-A Gen2 2 × USB-A Gen1 4 × USB-A 2.0

دکمه BIOS Flashback روی پنل پشت قابلیت Clear CMOS (جامپر / کلید روی برد).

نمایشگر عددی Debug LCD ندارد؛ اما از Q-LED Core (LEDهای عیب‌یابی برای CPU / RAM / VGA / Boot) استفاده می‌کند.

کل‌ها (شبکه و ارتباطی): Ethernet: استاندارد 10/100/1000/2500 Mbps (IEEE 802.3/802.3ab/802.3bz) از طریق Realtek 2.5GbE Wi-Fi: 802.11ax Wi-Fi 6E سه‌باند Bluetooth: Bluetooth 5.3 USB: USB 2.0 / USB 3.2 Gen1 / Gen2.

Bluetooth 5.3 مجتمع روی مادربرد.

چیپست AMD B840.
